Назначение и загрузка

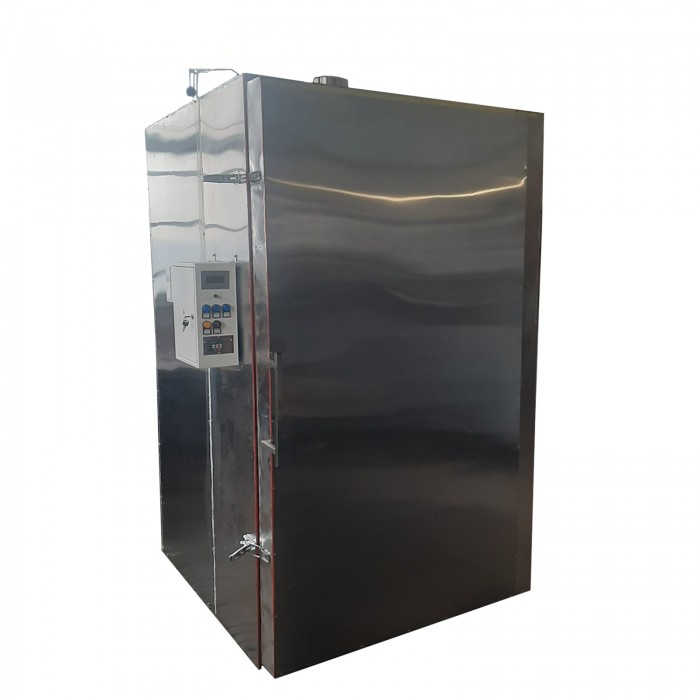

Сушильный шкафы УТАЛ-C20

Установка для сушки УТАЛ-C20 является сушильным шкафом конвекционного типа на 40 сеток размером 900Х900 мм.

Сушильный шкаф универсален, предназначен для сушки широкого спектра продукции. Изготовлен из нержавеющей стали.

Общепромышленное исполнение.

Нагрев и циркуляция воздуха

Температура внутри шкафа поддерживается ТЭНами.

На задней стенке размещены два мощных вентилятора, которые обеспечивают циркуляцию сушильного агента по всему объему камеры. Система воздушных каналов равномерно направляет потоки вдоль лотков. Отток и приток воздуха осуществляется через патрубки забора и оттока воздуха. Положение заслонок определяет интенсивность замены сушильного агента. Заслонки отрабатывают в автоматическом режиме.

Частотный преобразователь позволяет регулировать интенсивность обдува.

Управление и программы

Особое внимание инженеры уделили управлению шкафа. Главным органом управления является контроллер сушильного шкафа УТАЛ с сенсорной панелью управления.

Программируемый интерфейс позволяет задать 6 разных программ, в каждой из которой 10 шагов. Таким образом сушка будет происходить равномерно и контролируемо, без перегревания материала на начальных этапах сушки. В каждом шаге устанавливаются такие параметры:

• Температура камеры, температура продукта;
• Скорость вентиляторов;
• Режим работы заслонок (електрические залонки на патрубках впуска и выпуска воздуха циклично открываються и закрываются во время работы, устанавливаеться процент открытия и время цикла);
• Условие перехода на следующий шаг (время, температура внутри продукта, уровень относительной влажности воздуха);

Во время работы шкафа, на дисплее отображается процент загрузки ТЭНов.

В любой момент исполнения программы, можно, не выключая шкаф, зайти в настройки и внести изменения в параметры программы.

В любой момент можно приостановить исполнение программы и снова запустить, таймер программы при этом тоже приостановиться.

При необходимости оператор в любой момент запустить следующий шаг в программе.

Контроль температуры и влажности

Температура контролируется ПИД регуляторами, которые исключают перепады во время нагрева.

Сервисное меню параметров ПИД регуляции позволяет изменить коэффициенты для более быстрого или плавного набора температуры. Также есть меню калибровки датчиков.

При переходе на следующий шаг и при окончании программы звучит сигнал и светиться сигнальная лампа.

Сушильный шкаф оснащен датчиком влажности (психрометр). Показания относительной влажности внутри шкафа помогут оператору задать наиболее точные параметры программы.

Возможность регулировки интенсивности притока-оттока сушильного агента, позволяет экономно расходовать электроэнергию, а не нагревать атмосферу.

Температурный диапазон

Диапазон получаемых температур 30-100 С. Индивидуально возможно изготовления под любой температурный режим до 300С.

Конструкция и размещение продукции

Корпус двухстненный, между стенками утеплитель (минеральная вата).

Сушильный шкаф УТАЛ-С20 имеет направляющие для размещения 40 решеток или противеней размером 900Х900 ( сетки в комплект поставки не входят и рассчитываются отдельно).

Также возможно исполнение шкафа под выездную клеть.

Шкаф имеет регулируемые опоры (ножки) и транспортировочные колеса. Несмотря на вес и габариты 1 человек может передвинуть шкаф и ровно выставить несмотря на неровности пола.

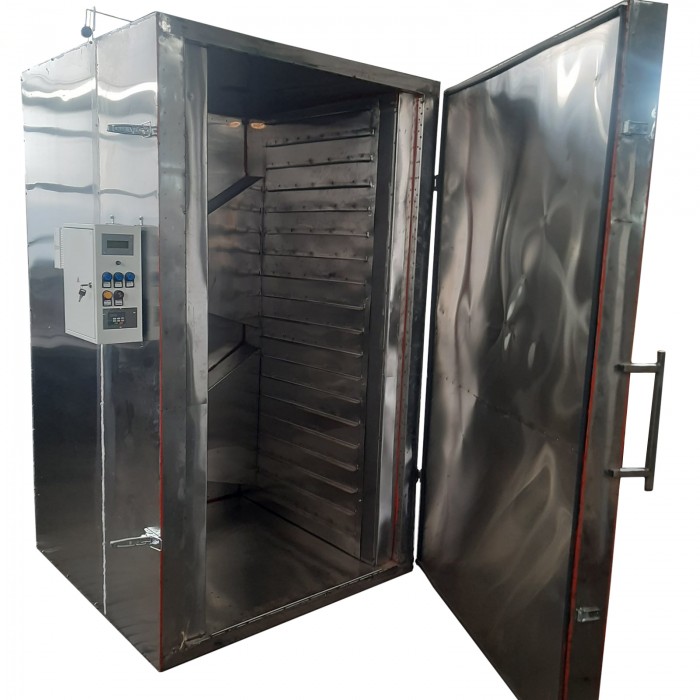

Дверь шкафа оснащена окном для визуального контроля процесса сушки. Внутри шкафа размещена лампа подсветки.

Материал изготовления:

Подключение

Параметры сети – 380 В 50 Гц.

Дополнительное оборудование

Сушильный шкаф УТАЛ-С20 может комплектоваться дополнительным оборудованием:

Название

Цена за 1 ед. без НДС, грн

Сито для продукции, ячейка 10мм, материал нерж сталь

1900

Поддон для жидких смесей, 300х900 мм

800

Поддон 900х900 мм, борт 12 мм, нерж сталь

2200

Клеть для продукции, нерж сталь

9500

Крючок для навески, нерж сталь

10

Двусторонний вешал, нерж. сталь

150

Цена холодильной установки (осушитель) -- 40 000 грн

Цена модуля веса -- 30 000 грн

Условия поставки и гарантия

Условия доставки – доставка за счет Получателя.

Условия оплаты – предоплата 50%, оставшаяся часть по готовности, перед отгрузкой.

Срок производства – от 15 рабочих дней.

Гарантия – 12 мес.
